[電腦] 銀欣 SG-06 miniITX 機殼組裝心得

SG-06入手


SG-06嚴格來說,是個具有很多巧思,但又稍為美中不足的小機殼。官方網站

相信在miniITX主機板越來越多的今天,尤其是LGA775和LGA1156都有選擇之後,有不少的玩家開始想為自己家裡的HTPC(家庭劇院PC)、動物下載機,或是自己的極迷你小鋼砲做更高效能的規劃。一般ATOM類的省電型動物機,瓦數需求不大,也沒有高階的運算與HD影片解碼用途,所以自然有很多大約3L以下的機殼可以選購。高階一些,內建顯示的AMD78X晶片組和Nvidia GF9400、ION晶片組的miniITX主機板都是不錯的HTPC選擇。不過就PC遊戲玩家的眼裡來說,上一張高效能的獨立顯示卡才有可能稍微紓解一下這類玩家玩遊戲的癮頭。其實我就是這樣的瘋子....囧>

原本自己的CM590搭E8400 + MSI P7N + 9800GTX其實玩各種3D遊戲都綽綽有餘,到明年年底再換機器應該也不至於玩不動目前的主流3D遊戲。無奈看到DFI的MI P55-T36上市,我就開始像是鬼遮眼一樣,開始當下狂找miniITX搭配高瓦數電源、高階顯示卡的機殼解決方案。我對於小型化的機器真的很沒抵抗力...

高階顯卡搭配miniITX最容易遇到的問題有二:
1.空間:顯卡散熱器占去兩層介面卡寬度
2.電源:普通150W配高階CPU都有問題了,更別提吃電的中高階顯示卡

原本計畫是用AOPEN S180搭配5.25吋顯卡電源,不過含270W電源的S180BDT其實並沒有想像中的好,他的PSU雖然前置可以給CPU散熱器更多空間,但是微妙的設計還是不能給過長的顯卡使用。看起來長度夠,但是PSU多了半公分出來,長度超過miniITX的顯示卡會撞到PSU而無法安裝。加上單介面卡的擴充空間,顯卡的選擇或改裝要花不少心力。

最後在網路上收集到的資料,有兩個專為miniITX設計的機殼能有雙層擴充卡空間:
一是日本abee acubic T20 ,另一個是銀欣SG-06

T20如上圖,正如M01上提供資訊的網友所言:這是miniITX機殼的豪宅。除鋁合金機殼外,兩大六小、可安裝290mm雙層特長顯示卡,T20還能安裝標準ATX電源,有選購配件PSU加長罩,可容納特殊長度的ATX PSU。當然,還沒過海水售價就大約八千台票,期待哪位長輩能為我們開箱....

所以售價低於4000元的SG-06變成我的唯一選擇。
還附300W 80+的電源,全漢出品。(上面兩張為官網圖片)

SG-06考量到比miniITX主機板大一號的DTX (微星Wind Board),也滿足了目前多數顯示卡厚度過高的散熱設計。其他設計特點還有相容於9寸長度顯示卡(實際安裝可以到10吋,但最好顯卡電源向上安裝),主機板底下的銅柱有加高,可以滿足不少miniITX主機板將晶片設計到板子背面的情況,才不會與機殼金屬底部短路。

下面是我自己實際組裝時的照片,因為相機不怎樣,所以請大家多包涵。如果想看更清楚的照片,官網或是滄者也有美圖分享。

機殼上蓋打開,前方磁碟機的安裝架可同時安裝12mm slim type光碟機、2.5吋硬碟、3.5吋硬碟各一。

機殼配件除了螺絲、腳墊外,還有slim光碟機轉成IDE的裝置。平心而論,目前SATA slim光碟機已經很容易購得,加上新的miniITX主機板為了省空間,不見得還會保留IDE介面,希望日後有機會出貨改成SATA的轉接線。

光碟機的架子,底下有玄機。
這邊是2.5吋硬碟的空間,與光碟機一起安置在同一個架子。老實說,如果改成倒掛,螺絲孔垂直固定硬碟的話,應該可以更節省空間與材料。

3.5吋硬碟架,電源與SATA接頭的位置在另一頭。這對整線很方便,離大部分主機板上SATA接頭位置很近。不過會跟顯卡靠得很近,如果沒有90度的SATA線與電源,顯卡安裝一定會頂到略微變形。所以若要使用這個機殼搭上較長的顯卡,強烈建議先準備好90度的SATA線與電源。
安裝時會需要一些取捨,如果先裝磁碟機,線材好整理,不過大型顯卡會缺乏餘裕的空間安裝。如果先安裝顯卡,那裝硬碟時,會需要先接好線,再把硬碟與架子組裝上去。後者在整線上會有點不方便,不過還不至於丟螺絲起子...

SG-06主打特色:300W 80+電源供應器。所附的接頭十分夠用,只可惜依然餵不飽我心目中的顯卡,所以我決定讓他旁邊歇著,用外掛PSU的方式運作

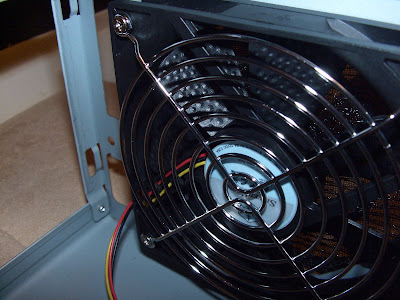

SG-06特點二,12CM高爾夫球扇。轉速低於1000RPM,十分安靜,但又能感覺到充足的風量直吹硬碟和主機板。另一頭有濾網,貼心的設計。

最後是我覺得最可惜的地方,那就是外殼板材太薄。我剛拿出來便發現,這外殼就算還裝在機殼上,左右輕壓便會有"波隆波隆"的情況。這在便宜大機殼大面積的側板上會發生是難免,但是這樣小機殼小面積竟然也會這樣變形,真讓我覺得這個將近四千元的機殼,最不值得的便是這塊外殼。我組裝過很多AOPEN的miniITX機殼或是準系統,就連一千多元的S180都比這扎實多了。各位可以從上圖看到,這塊ㄇ字型鈑金很糟糕的外擴情形,安裝還要使點力讓螺絲孔位對齊。

最後這是我的SG-06運作情況。配備是i5 750 + DFI P55-T36 + MSI 4890。線材從原先電源供應器安裝的洞口進入。電源供應器是之前留下來的,之後會換成一般的450W-500W。或許有人會覺得這樣就失去小機殼的意義,不過這也是因為目前市面上沒有適合的miniITX小機殼的權宜之計,更何況我這樣裝還是比很多MicroATX機殼有更多空間、更高顯卡效能。


總結一下SG-06這個機殼的優缺點。
SG-06擁有完整的大顯卡支援設計(雖然我本來要裝GTX275結果大半吋裝不進去...囧),也有很棒的全漢300W 80+電源與高爾夫球風扇。
採用slim光碟機設計好壞參半、2.5吋硬碟應當可以有更好的擺放位置,我建議甚至可以設計成若不使用2.5吋硬碟可以移除安裝架,又能節省更多空間。
最大缺點是鈑金用料過薄,與他的價位實在是落差太大。雖然正面的鋁合金面板增加相當大的分數,不過相較之下的落差,反而讓我覺得那塊鋁合金面板只是個裝飾品。我現在還蠻擔心750W的電源供應器放在上面會不會哪天就貓掉了....

下期待續:
友通 DFI miniITX P55-T36主機板
