這張OCZ RevoDrive SSD 120GB，是參加XF中部地區網路聚會，心得文章分享活動所得到的，原本以為會送 RevoDrive X2來，後來發現是誤植了。不過沒關係，雖然款式不夠新穎，小弟一直沒有好好玩過PCIe型的SSD，這下就有機會慢慢研究了。
當年OCZ推出RevoDrive時，市場頗為轟動，畢竟當時也沒有SATA3，光是讀取500MB/s的理論值就嚇到一堆小玩家脫褲子了。那時候，還有一陣子稱這類PCIe型的SSD為「爆速型SSD」，真是豪洨到有剩....
話也先說在前面，這篇以賞圖為主。小弟懶得細部調校，只用了SSD Tweaker自動優化，測試的數據連我都覺得不太理想。小弟目前手上的電腦主機都已經miniITX化，最高階的只有P55配i5-750，唯一的PCIe不裝顯示卡不行，所以目前只能讓這張高貴的SSD委屈在i3-530的主機上，想必到處都是瓶頸（真想換Sandy Bridge）。
下面賞圖...
這是RevoDrive外盒正面，有一張貼紙非常精準的蓋過原有的特色說明...
簡單翻譯如下：
．無可匹敵的效能
．SandForce技術驅動
．PCI-Express x4介面
．內部RAID0磁碟陣列（嚴格來說，這張SSD是兩顆60GB SSD做在同一張電路板上）
RevoDrive包裝盒背面，除了右下角的規格重點外，左邊那些歲歲念應該沒人想看...不過不寫又不行 XD...這邊有提到讀取可達540MB/s、寫入可達480MB/s、連續寫入可達400MB/s。MTBF是兩百萬小時，4KB隨機寫入則有75000 IOPS。
內盒頗有趣，是抽屜式的包裝，還有送耍屌用的SSD宣告貼紙，跟當年的Intel inside一樣妙。
內容物很簡單，大概就都在這張照片裡。我拿到的版本沒有驅動光碟，就算是Windows7遇到這種特殊的玩意兒，還是要另外準備驅動給安裝程式使用。所以要在RevoDrive上安裝作業系統之前，請記得先到官方網站下載驅動，然後在安裝過程中，選擇磁碟時，讓安裝程式掛上，才能順利看到RevoDrive。
我看網路上的分享，其他市售版本似乎會有代理商自行燒錄、放進包裝內的驅動光碟，所以抱怨驅動用燒錄片的也該偷笑了，真的原廠未拆包裝可是沒有附驅動光碟的！
這是電路板背面，可以看到記憶體顆粒陣列。前面有提到，RevoDrive其實是多顆SSD坐在同一張電路板上。這只是一半，另一半與兩顆SSD的控制器都在正面。很可惜的是竟然有跳線，就在PCIe金手指的上方。一般來說，趕工問世導致需要後期修改的產品，才會有這樣多一條外接線路在電路板上。對於嚴謹的玩家來說，這通常代表的是產品或公司本身技術上的不純熟。接下來還會看到正面還有一條，真是令人扼腕。

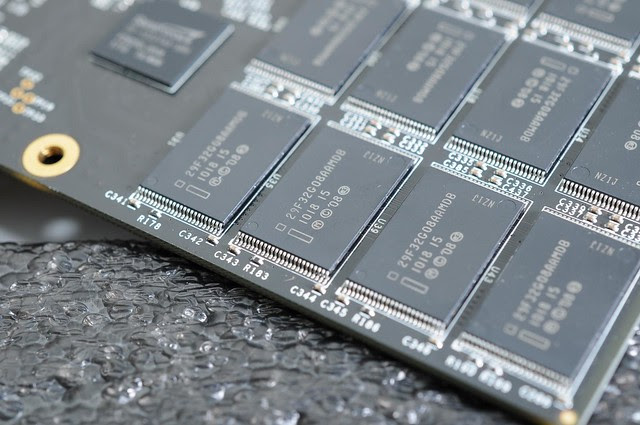

INTEL的MLC記憶體顆粒，單顆4GB，一面16粒共64GB。東扣西扣，這邊保留、那邊計算單位問題，實際上單面只有55GB（BIOS顯示）、雙面111GB可以使用（WIN7 NTFS）。
兩顆控制器都在這一面。另外也可以看到擴充板的預留腳位，也就是配上子卡雙面，最大可到240GB....
控制器：SabdForce SF-1222T。說來也有趣，SSD產業給小弟的感覺一直是下面這種循環：
新控制器、新顆粒問世→好屌、好快→阿撒不魯廠商都在做（都在掛牌）
→有人爆料BUG/有人爆料短命→買家抖抖 →新控制器、新顆粒問世→好屌、好快
→阿撒不魯廠商都在做（都在掛牌）→有人爆料BUG/有人爆料短命→買家抖抖....
從一開始JM被吐槽到掛掉、JM掛牌滿地都是，接著INTEL出來殺出SSD活路，寫入被嫌到有剩但性價比還可彌補，後來SF又因為讀寫均強，又獨領風騷了一陣子。現在INTEL控制器有BUG、SF也被棄嫌，又換Marvell好像才是安全牌.....中間還穿插了記憶體顆粒良率問題...
這顆晶片印刷被QC貼紙黏掉了，查了一下是Pericom PI7C9X130晶片，負責將PCI-X橋接轉換成PCIe。為何要用到PCI-X？下面繼續說明...
這個RevoDrive的大R貼紙下，是Silicon Image的SiI3124磁碟陣列控制器，除了可以做磁碟陣列外，更重要的任務是作為PCI-X與SATA2的橋接晶片。也就是說，這張電路板上，默默的將兩顆SATA SSD、RAID 0磁碟陣列、PCIe訊號轉換，三大工作都包辦在內，然後讓人覺得這只是一顆SSD而已。一般來說，我們都是用兩顆SSD接上主機板，然後由主機板上的磁碟陣列控制器做這些事情。
這顆是4MB的快閃記憶體，也就是韌體所在。左邊是上一張圖沒有提到的，又是一條好長的跳線，為了躲過OCZ自己的LOGO，硬是多拉了一半長度的線路。
上機照。會在miniITX上面裝RevoDrive，我應該也是第一人吧...。話說，光是這張SSD卡的價錢應該跟這台主機差不多.....
下面是測試數據：
最後感謝XF與OCZ致贈小弟這張OCZ RevoDrive 120GB SSD，有了他，我手邊的主力電腦、辦公電腦、小筆電、老婆的電腦，全部SSD化完成！（星期六才被人摔到筆電，大家嚇死，只有我一個老神在在～）
