2011年12月23日 星期五

[開箱] 我的理想小鋼砲 銀欣 SilverStone SUGO SG08 miniITX 600W 機殼

20111208 銀欣 SilverStone SUGO SG08 miniITX 600W 機殼

(這次在大辦公室的開放空間拍照,技術不佳,白平衡和色調亂跳,還請見諒)

話說,雖然上個月才剛開了一咖PS07,PS07在我心中已經是相當優秀的小機殼了,尤其是配上我的miniITX主機板,稍加整線,整個正壓差對流幾乎沒有線材阻礙。
不過PS07終究是為了MicroATX主機板設計的,用沒兩個禮拜,小弟還是想換回低高度的miniITX機殼。剛好耳聞銀欣的SUGO SG08也到貨了!不禁又開始心癢起來....




當年配SG07出來時,也不是沒想過要讓SG06升級,但LP就是捏不下去...
這次不同了,顯卡很明顯的已經讓PSU過勞,而且550Ti也只能算中階(單VGA 6PIN),若日後要升級顯卡,就算用了銀欣自家的SFX 450W,也不見得足夠。很懶得挑PSU的小弟,內建銅牌600W的SG08是很方便的選擇。另一個原因是AXP-140,這個跟網友接手過來的怪物散熱器。AXP-140這款散熱器表面上吃掉很多空間,可是也相當完美的把miniITX主機板變成了緊湊的大麥克,大家看之前的PS07開箱就知道,主機板剛好的消失了。很多朋友認為不可能,但AXP-140是可以安裝進SG06的。不過裝進去是一回事,AXP-140在SG06裡頭並不開心阿。雖然我沒有仔細比較,不過整個系統溫度感覺是比以前用原廠風扇要來的高。電源供應器不穩、系統溫度偏高,於是小弟開始找尋同時解決這兩個問題的方法。

會繞回來選擇SG08,我的理由有兩個:一是我相信這次AXP-140和SG08的18公分穿甲彈,一定是個完美組合!理由二,我需要、但懶得挑一顆高瓦數的電源供應器。加上SG08有10mm厚、髮絲拉紋的鋁合金面板,相較之下SG07的面板設計、用料整個都被比下去,而且更有低調的高質感。小弟想辦法讓PS07有個好歸屬後,又開始把主力電腦的零件搬進SG08。


也剛好這陣子在搬新家,整個工程只好移到辦公室來。

20111208 銀欣 SilverStone SUGO SG08 miniITX 600W 機殼
這次SG08是彩色印刷的紙箱,很清楚可以看到支援USB 3.0,並內建了80+銅牌的電源供應器。雖然外箱體積不算大,但是長寬對一般的機車來說,是無法直接放在腳踏處載運的。剛好小弟家的機車是發財高手,具備加長的腳踏空間,再次的發揮了驚人的空間搭載能力。不過很可惜,我的DFI MI P55-T36是條老狗,不會USB 3.0這種新把戲。


20111208 銀欣 SilverStone SUGO SG08 miniITX 600W 機殼
一開箱就看到紙板上的各國語言警告:「請注意!這是一台設計非常特殊的機殼,請先詳細閱讀說明書後再行組裝,謝謝」小弟經手過各式各樣的電腦主機,就算miniITX也裝過十幾種不同的機殼,但看到這麼細心的提醒,不禁也謹慎起來。高階機殼有很多細心獨到的設計,建議只裝過菜市場機殼的朋友,還是花個幾分鐘翻閱一下說明書,以免造成無法挽回的後果。


20111208 銀欣 SilverStone SUGO SG08 miniITX 600W 機殼
相當強壯的保麗龍,但是說明書與配件卻卷收在底部。這是我把機殼倒出來的樣子,大家如過用拉的把機殼提出來,請小心別摔到這包配件了。


20111208 銀欣 SilverStone SUGO SG08 miniITX 600W 機殼
本尊現身。真的要說,我的拍照功力還不到家,要把黑色拍的夠黑又夠清楚,還有得練!(偏偏最近銀欣都這種全黑的...)


20111208 銀欣 SilverStone SUGO SG08 miniITX 600W 機殼

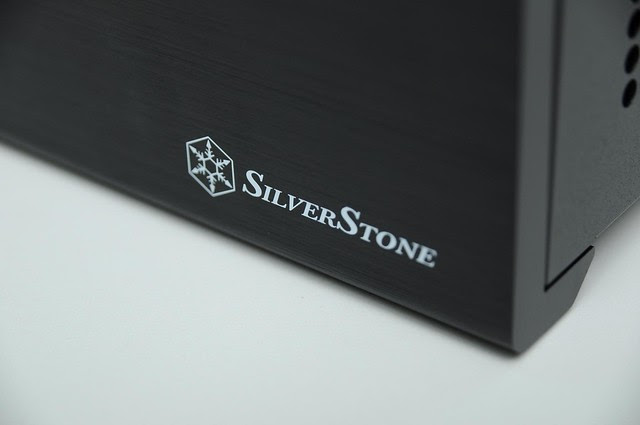

敗家的LOGO...很多人說銀欣的東西設計還不錯,就是用料差了一點,不過我想SG08會是一個例外。看這塊鋁合金面板,厚的咧。


20111208 銀欣 SilverStone SUGO SG08 miniITX 600W 機殼
這塊厚實的鋁合金面板,有10mm厚,相當有爽度。而外殼的板金厚度,官方說法是0.6mm厚,小弟手頭沒有游標卡尺,這邊就沒辦法驗證給大家看了。整塊外殼拿在手上,有比SG05/SG06要好得多,波隆波隆感很小。表面採用噴砂烤漆,略為咬手的粗糙感,不管在質感與耐用度上,都有加分。


20111208 銀欣 SilverStone SUGO SG08 miniITX 600W 機殼
想辦法把髮絲紋拍出來給大家看看...


20111208 銀欣 SilverStone SUGO SG08 miniITX 600W 機殼
顯卡側的板材開了大面積網孔,配件中還有一個導風罩,可以隨意安裝在網孔區域內,讓顯示卡風扇直抽機殼外的冷空氣。只不過這導風罩的直徑不算大,而且也不建議用在類似微星螳螂扇那種開放式散熱器上。


20111208 銀欣 SilverStone SUGO SG08 miniITX 600W 機殼
機殼的另一側,散熱孔分成兩個區域:前面給電源供應器排氣,後面給主機板。小弟選的SG08是一般版,另外還有壓克力透明側板的版本。透側版會在左側VGA散熱孔全部,還有右側CPU區域,都換上透明、網孔的壓克力。小弟個人是不喜歡這麼花俏啦,除非哪天開了改裝機殼電,要擺櫥窗的話,再來考慮...


20111208 銀欣 SilverStone SUGO SG08 miniITX 600W 機殼
正上方,18公分穿甲彈進氣孔,面積相當大。由於採用了10mm板金,而且底下也有濾網很貼近靠著,就不需要像SG05/SG06那樣,刻意壓出立體造型來增加板金強度了。相對的,這裡是重要的進氣口,尤其是CPU以被動散熱的時候,是無論如何都不能蓋住的地方喔。


20111208 銀欣 SilverStone SUGO SG08 miniITX 600W 機殼
這是進氣口底下的18公分穿甲彈,這尺寸真的很威阿,而且還有對流扇的設計,風流集束不擴散,扎扎實實的打在下面的散熱器上。底下配上大面積的AXP-140,真的絕配!銀欣也沒忘了幫大風扇配上大濾網,抽換相當方便。風扇架上有預留鎖孔,日後想換其他風扇也行。


20111208 銀欣 SilverStone SUGO SG08 miniITX 600W 機殼
SG08的背後,與SG05/SG06一樣,將RESET鍵移到了背後。小弟個人認為這是很容易誤觸的設計,所以直接不接上主機板了。如果設計了埋頭按鍵也就算了,按鈕做這麼高,又做在一般不會有RESET鍵的背面,處理背面I/O連接時,不小心就會按到、重新啟動電腦,真是危險。
另一邊有個二段開關,負責控制18公分穿甲彈風扇的高低轉速檔位。不過穿甲彈也因為這個開關,拆卸時沒辦法整個從機殼上分離出來。如果整線的時候覺得礙事,建議大家可以卸下開關上的兩個小螺絲,取下開關,等理好線路後再安裝回定位。


20111208 銀欣 SilverStone SUGO SG08 miniITX 600W 機殼
配件的部份,比較特別的有USB3.0轉接線,方便主機板不支援USB 3.0的時候連接。右邊的慮網與圓形海綿塊,合體後可以鎖在外殼的任意位置上,變成顯示卡風扇的導風罩。有趣的是,那塊圓形海棉,只用得到最外一圈圓周,圓心部份是不需要的。


20111208 銀欣 SilverStone SUGO SG08 miniITX 600W 機殼
這一邊是電源供應器的出風口,硬碟架跟SG05/SG06類似,從這一側抽出來後,再安裝。比起SG05/SG06,SG07/SG08的硬碟架有使用減震鎖點的設計,架子的安裝也很理想。之前裝SG05和SG06時(小弟真的兩咖都有),每次都要督那個硬碟架督半天,架子到底有沒有督進扣具很難判斷,SG07/SG08的安裝牢靠又清楚,給個好棒!


20111208 銀欣 SilverStone SUGO SG08 miniITX 600W 機殼
反而是光碟機的架子讓我整個工作延宕了一天,究竟是發生什麼事呢?因為我的小螺絲起子長度不夠,沒辦法從架子兩側伸進去鎖螺絲。小弟還特地跑去找買夠長的螺絲起子,然後回家發現家裡有那種長柄更換式的(眼神死)...總之,若打算幫SG08裝光碟機的話,請記得有隻長的小螺絲起子,不然你就知道什麼是世界上最遠的距離....


20111208 銀欣 SilverStone SUGO SG08 miniITX 600W 機殼
回頭看一下硬碟架,架子可以同時安裝一顆3.5吋與兩顆2.5吋硬碟。打算上INTEL 320 GB + WD 640GB,另外EeePc 1201N拆下的250GB也裝上去當BT碟,誰教MI P55-T36只有三個SATA(一個拿去做eSATA了),還要配上一台光碟機,只好先讓250GB下場坐板凳。


20111208 銀欣 SilverStone SUGO SG08 miniITX 600W 機殼
銀欣的壓花,用雪花當標誌真的很酷。


20111208 銀欣 SilverStone SUGO SG08 miniITX 600W 機殼
硬碟架特寫,這邊也稍微可以看到電源供應器下方進氣口濾網。硬碟架使用有脖子的螺絲,配合橡膠的螺絲套,安裝後才會有抗震效果,是安裝要注意的重點。
「只要進氣就要有風扇有慮網,只要排氣就是網孔自然流出」這就是銀欣的正壓差作法。

20111208 銀欣 SilverStone SUGO SG08 miniITX 600W 機殼
電源供應器的另一側,這裡會是線材出入的地方,加上過長的顯示卡的話,這一個區塊會很熱鬧喔...。電源供應器身上貼了張透明塑膠片,想必是為了跟顯示卡絕緣用,不過為何沒有整面貼滿咧??小弟後來用膠帶自己補強了一下沒貼到的地方。


20111208 銀欣 SilverStone SUGO SG08 miniITX 600W 機殼
再回頭看一次正面的金屬髮絲紋,帥阿...


20111208 銀欣 SilverStone SUGO SG08 miniITX 600W 機殼
RESET線,我最後綁起來沒有接。前面已經提過這個RESET的位置、按鈕都不太可靠,內部多一團線,對miniITX機殼來說,也很礙事。一勞永逸的方法是整個按鈕拆下來,不過會多個洞便作罷,乖乖的把線沿著機殼框架綁好。


20111208 銀欣 SilverStone SUGO SG08 miniITX 600W 機殼
翻過來看到底部,這是電源供應器的進氣濾網,雖然用螺絲固定,但總比只打洞好。正壓差的進氣設計,並沒有因為在底部而被忽略。另外也可以看到,從正面面板延伸下來的造型腳墊,多虧了10mm的鋁合金飾版,腳座面積相當大且扎實。


20111208 銀欣 SilverStone SUGO SG08 miniITX 600W 機殼
顯示卡散熱孔。這部份設計是因應有些公版顯示卡,會讓熱氣朝下吹出。miniITX主機板在顯示卡下方沒有電路板,所以順勢在這區域開孔,幫助熱氣排出。排氣孔周圍有塑膠製的矮牆,目的是避免顯示卡的熱氣,流到旁邊電源供應器進氣口,廢熱又被抽回到機殼內。


20111208 銀欣 SilverStone SUGO SG08 miniITX 600W 機殼
裝miniITX機殼有個要訣,一開始能拆的就都先拆掉,再來規化一下安裝順序,避免位置衝突後,又要回頭重新來過。


20111208 銀欣 SilverStone SUGO SG08 miniITX 600W 機殼
這是安裝好的樣子,大概花了兩天慢慢弄。我很努力的把線材都擠在光碟機與穿甲彈中間。穿甲彈與AXP-140中間的氣流穿越區完全淨空!


20111208 銀欣 SilverStone SUGO SG08 miniITX 600W 機殼
另一面,這是唯一的多餘線材空間,所以能夠收線的,都擠在這裡處理了。另外可以看到我的SATA線材,為了配合十分有現的空間,我直接把三條綁在一起,走線效果相當理想。另外官方說SG08可以安裝12.2吋的顯示卡,小弟認為安裝是一回事,實際整線時應該又會遇到一些難題。


20111208 銀欣 SilverStone SUGO SG08 miniITX 600W 機殼
沿路有人分散出來的SATA線,長度也很捧場的沒給我多太多。光碟機與穿甲彈中間的空間不大,光是路過的線材就擠得水洩不通,希望那條扭到的光碟機SATA線能長命百歲,不然我又要重新整線了。


20111208 銀欣 SilverStone SUGO SG08 miniITX 600W 機殼
裝好之後運作的樣子(不好意思,這是事後iPhone補拍,顆粒多了點)。朋友說,這種尺寸的機器,已經快跟SG02那種MicroATX機殼差不多大小。我個人還是認為「就是比較小」,這咖與浩鑫XPC系列、AOPEN S180系列相比,長寬高各只有多了一點,也沒有聯力的Q系列那麼高。全黑的外觀也很低調,目前市面上一堆「電競導向」的產品,外觀一堆虛有其表的設計,相較之下,低調的好東西真的很對我胃口。


小弟配備:
Intel i5-750原廠時脈
DFI MI P55-T36
JETRAM DDR3-1333 4GB*2
INTEL 320 80GB SSD + 6400AAKS
Sparkle GF GTX 550 Ti

20111208 銀欣 SilverStone SUGO SG08 miniITX 600W 機殼
(點圖進FLICKR可看大圖)Intel Burn Test v2.53 四執行續燒2048MB十圈,Open Hardware Monitor監控溫度,穿甲彈轉數設定為低速檔。平常運作時溫度大約是37、38度,燒完後,最高溫度只到75度,感覺還算不錯。小弟不要求系統酷冷,若要求效能又要求低溫,那要花相當多的成本來建制系統,除非內心有所執著,不然是相當不划算的。


20111208 銀欣 SilverStone SUGO SG08 miniITX 600W 機殼
(點圖進FLICKR可看大圖)同樣設定,將穿甲彈切至高速檔位,平時溫度約34度,燒機完的平均最高溫度約在63度。12度的落差相當驚人,這也代表著系統還保留著超頻的餘力...只要你不覺得有點噪音在旁邊的話,我想,這對愛玩超頻的人應該不算問題。

運作時,大部分的聲音都來至於顯示卡風扇,穿甲彈只要切在低速檔位,噪音就比顯示卡低很多,所以我平常就都保持在低速檔位。切換到高速檔位後,情況剛好相反,相較的顯示卡風扇就不算吵了。


最後總整理:優點方面,我個人認為SG08是標準電源供應器、雙槽超長顯卡的miniITX機殼中,這咖應該是體積最小的選擇。穿甲彈配合一顆平躺或斜吹的鰭片散熱器,可以提供一定水準的散熱能力。

缺點方面,機殼越小,整線越困難,這不在話下。那顆RESET按鈕,還是請銀欣裝在正常一點的地方,或者做得更小更安全一些。價錢上,就一顆600W電源供應器加上穿甲彈風扇、miniITX機殼,6K+的價位也不算便宜,但市場上選擇真的不多,也不見得有比較便宜。真的想像梨花壓海棠那樣,讓高階顯卡壓超小miniITX主機板的玩家,只好強迫荷包投降。

喔,還有,SlimType的SATA燒錄機並不難買,大家最愛拿來網路查價的那間屋子有貨,而且一台不到一千元。真正難搞的是那條microSATA線,就是把SlimSATA接頭轉成一般4PIN電源與7PIN SATA線。靠杯難買的,實體店面、電子材料行幾乎沒人有貨,請直接上拍賣找,百元左右。

銀欣 SilverStone SUGO SG08推薦給需要600W電源供應器+雙槽超長顯卡+miniITX主機板的效能小鋼砲怪人。
